Slik kobler du

Montering av Cisco Meraki utstyr

NB! Før du starter opp noe fysisk utstyr, så er det viktig at du først registrerer utstyret i MobileProv. Det vil ikke lykkes å fullføre noen installasjon uten først å melde utstyret inn i MobileProv.

montering

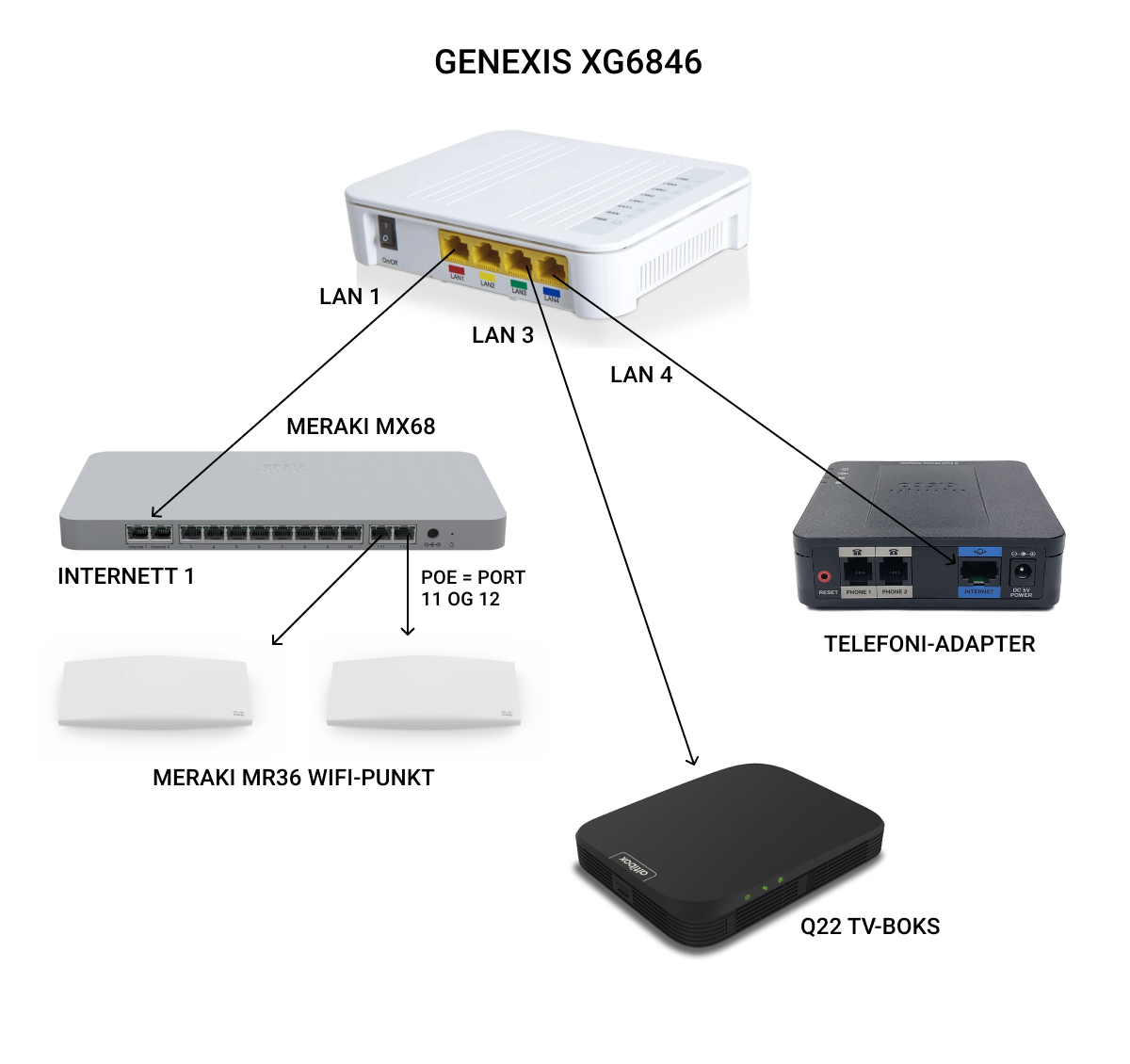

Genexis XG6846 - Koblingskart
xg6846-koblingskart

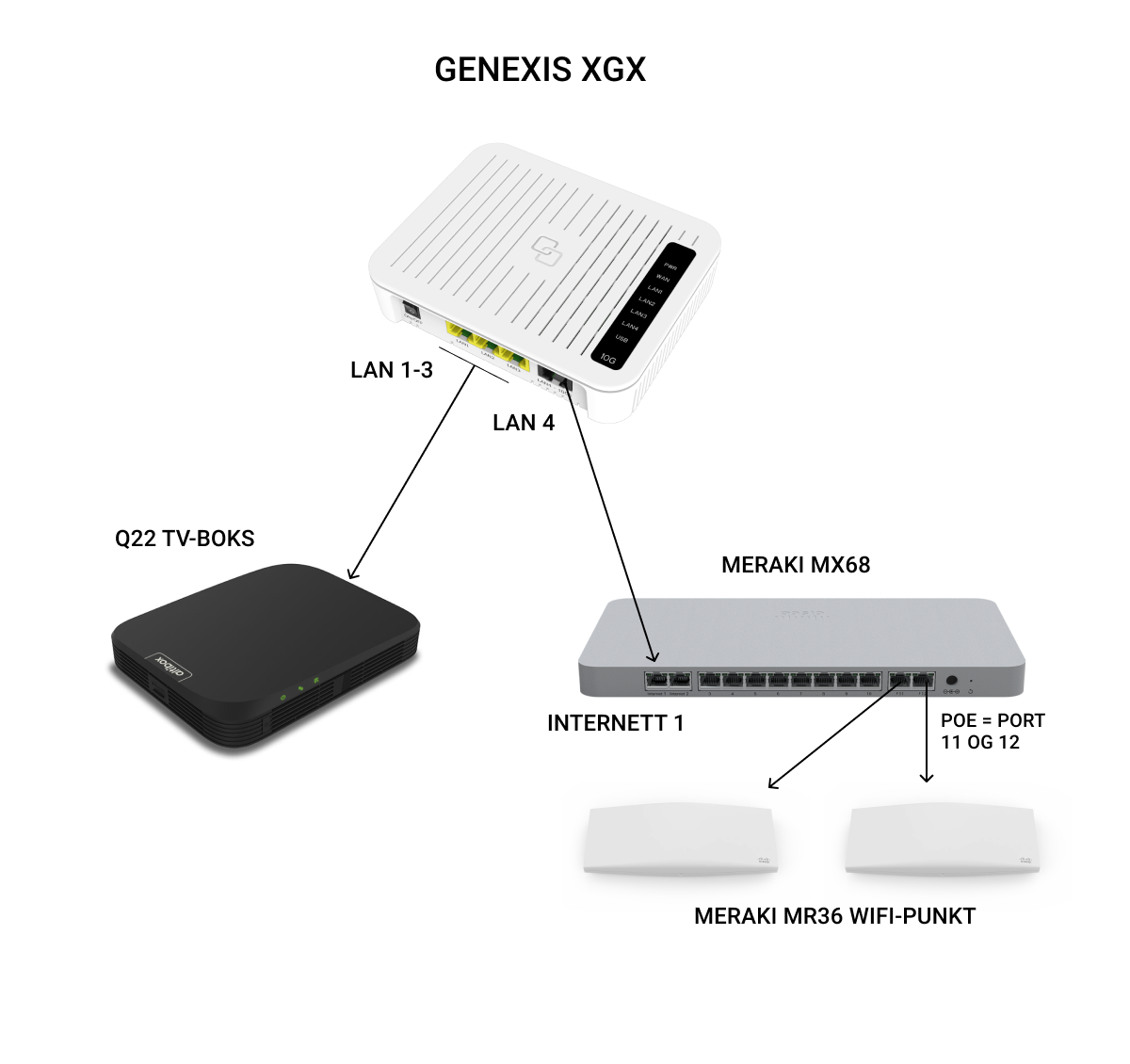

Genexis XGX - Koblingskart
xgx-koblingskart
STEG - FOR - STEG

Viktig å gjennomføre stegene i riktig rekkefølge

Registrering og konfigurering av utstyr i MobileProv er viktig å gjøre FØR du starter utstyret opp.

  1. Registrer og fullfør utstyrshåndtering på alle produkter i Mobileprov.
  2. Installer Genexis på vanlig måte, sjekk tilkoblingen med PC.
  3. Koble til Meraki MX68, Internett 1
    1. Genexis XG6846: Mot LAN1
    2. Genexis XGS: Mot WAN- SFP på baksiden av boksen
  4. La den stå tilkoblet til lyset foran er fast hvitt/blått. Dette kan ta opp til 20 minutter. Ikke koble til aksesspunkt før dette er ok.
  5. Koble til aksesspunkt(er).
  6. Når alle aksesspunktene lyser grønt eller blått, er installasjonen fullført. Dette kan ta 15 minutter.
  7. Endre SSID og passord hvis kunden ønsker det
  8. Sett opp Wifi for kunden og sjekk at det fungerer på din egen laptop eller mobil. Sjekk også at kablet nett fungerer.

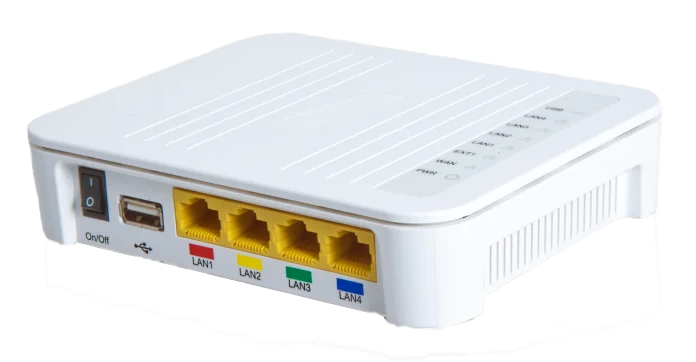

Installasjon av Genexis

Meraki-inteno-boks-2
  • Genexis-boksen installeres som vanlig (Infoark om Genexis XG6846)
  • Koble telefoni i LAN4 og tv-boks i LAN3 i Genexis XG6846
  • Koble Meraki router i PORT 1 i Genexis-boksen
  • Test at Genexis er på nett i LAN1 med PC

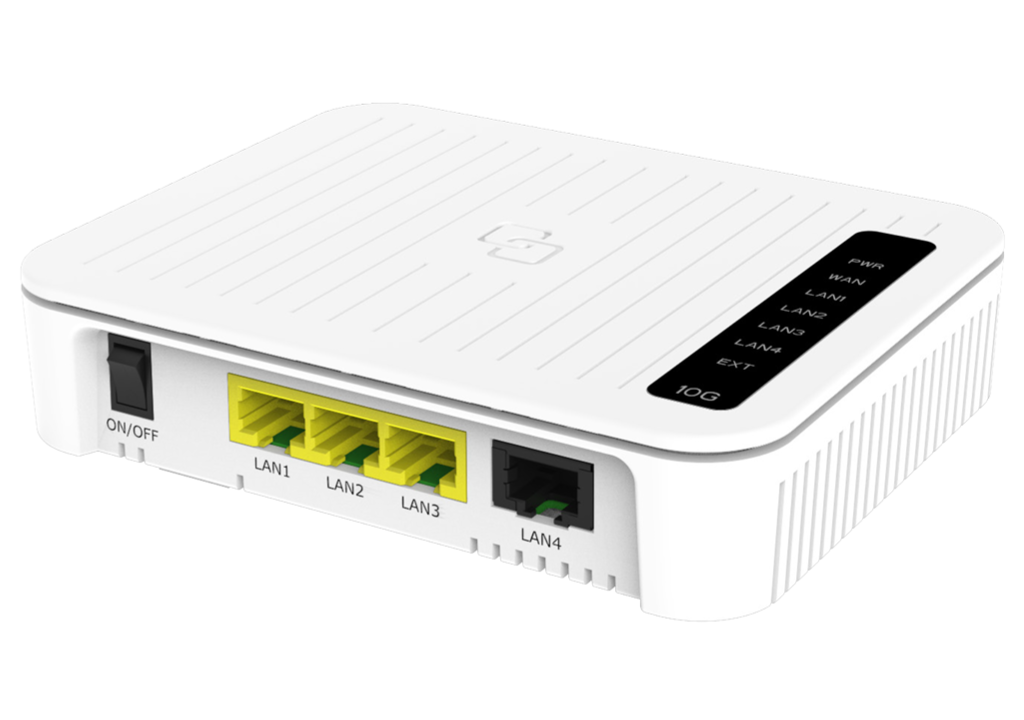

Installasjon av XGX

Genexis-XGX-boks
  • XGX-boksen installeres som vanlig (Infoark om Genexis XGX)
  • Koble tv-boks i LAN2 i Genexis XGX
  • Koble Meraki router i WAN med SFP på baksiden av XGX-boksen
  • Test at XGX er på nett i LAN4 med PC

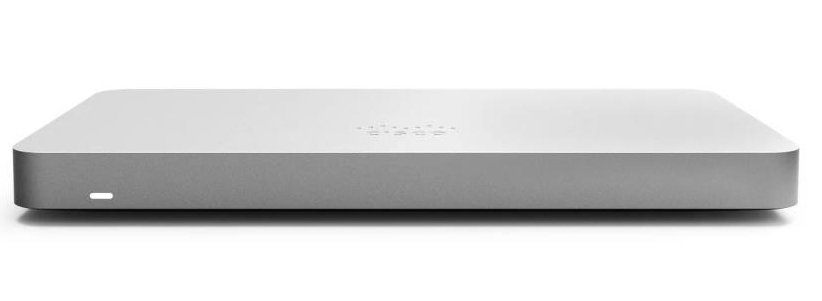

Koble til Meraki MX68

MerakiMX68-boks-hvit
  • Koble opp Meraki MX68-routeren via porten Inernet 1
    - koble til Genexis-boksen via porten LAN1
    - koble til XGX-boksen via porten LAN4
  • Ved første oppstart vil MX-en hente oppdateringer. Dette kan være mer enn én oppdatering, og det kan derfor ta en del tid før MX-en er oppe og går. La routeren stå tilkoblet minimum 30 minutter. Meraki MX68 benytter statuslys som beskrevet nedenfor:

Lysdioden på MX68

Oransje: Enhet får strøm, men boksen er ikke tilkoblet Meraki Dashboard

Flerfarget blink: Enhet forsøker og koble til Meraki Dashboard

Blinker hvitt: Software-oppdatering

Konstant hvitt: Alt ok

Konstant Lilla: Alt ok, koblet til Mobil Backup

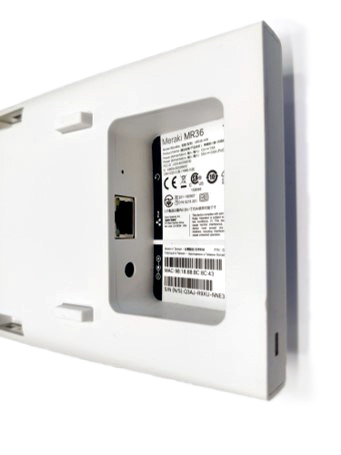

Installasjon av aksesspunkt

Bedrift-MR36-aksesspunkt

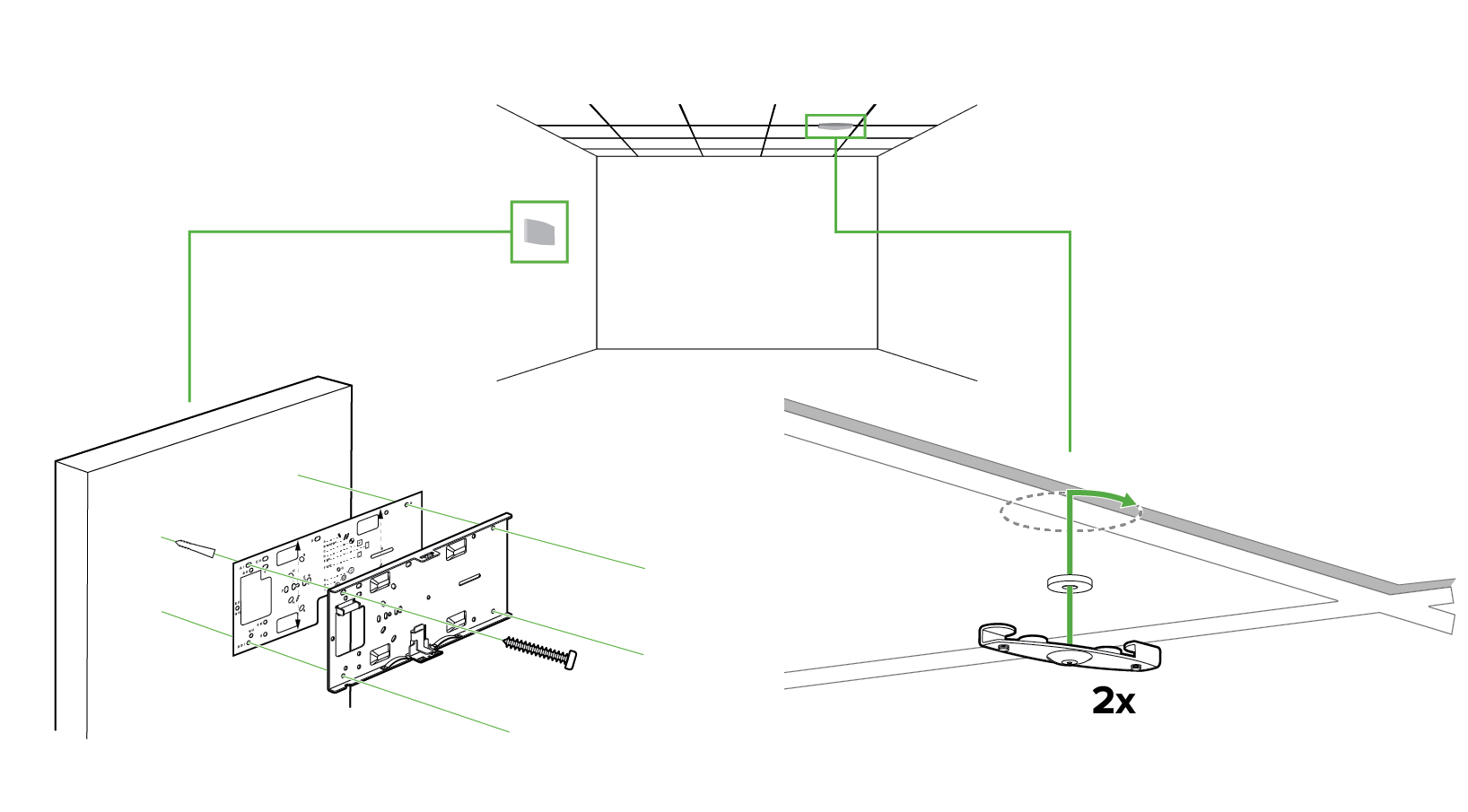

  • Installér aksesspunktene ett om gangen og sjekk hvert enkelt før du begynner på neste.
  • Ha så fri sikt som mulig mellom kundens utstyr og aksesspunktet.
  • Aksesspunktene med innebygd antenne har en rundstråle antenne og vill virke like godt i alle retninger.
  • Plasser aksesspunkt høyt ved plassering på vegg.
  • Aksesspunkt kan også monteres på himling.
  • Aksesspunktet viser blått eller grønt lys når oppstarten er gjennomført.

Lysdiode på aksesspunkt

Oransje: Oppstart, forblir oransje = feil

Flerfarget blink: Initialisering/skanner

Blinker blått: Aksesspunkt oppgraderer

Grønn: Alt ok. Ingen klienter

Blinker oransje: Strøm ok, internett feiler

Blå: Alt ok. Har klienter

Meraki-bilde5-aksesspunkt-installasjon

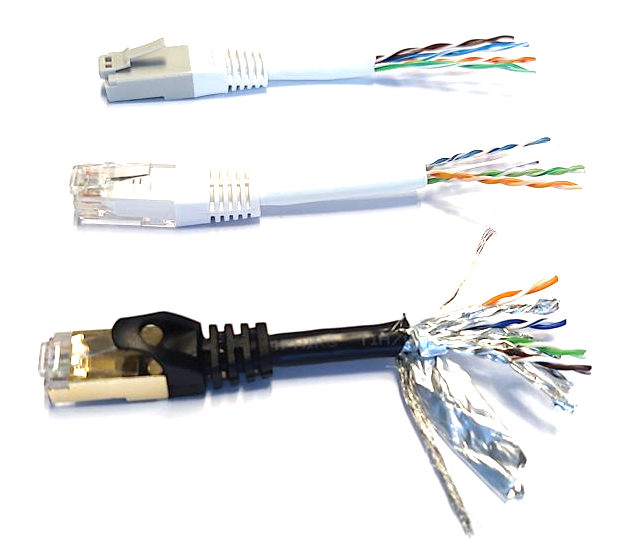

Krav til kabling

Signalstyrke og plassering

Absolutte krav

  • 90 meter + 10 meter patch
  • Cat5e, Cat6, Cat7
  • RJ45 plugg

NEK700

  • Cat6a ved ny installasjon
  • Samme kabeltype for patch
  • Alle kabler som brukes, skal testes
Bedrift-kabler
  • Wifi-signaler krever så fri sikt som mulig
  • Betong, mur, metall og lettvegg påvirker signalet ulikt

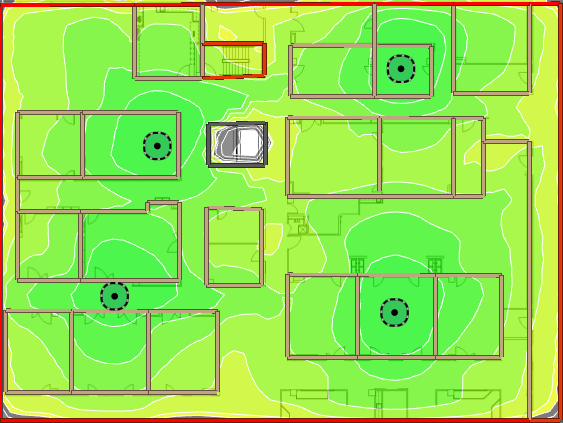

Plassering i bygg med lettvegg og heissjakt

Meraki-bilde6

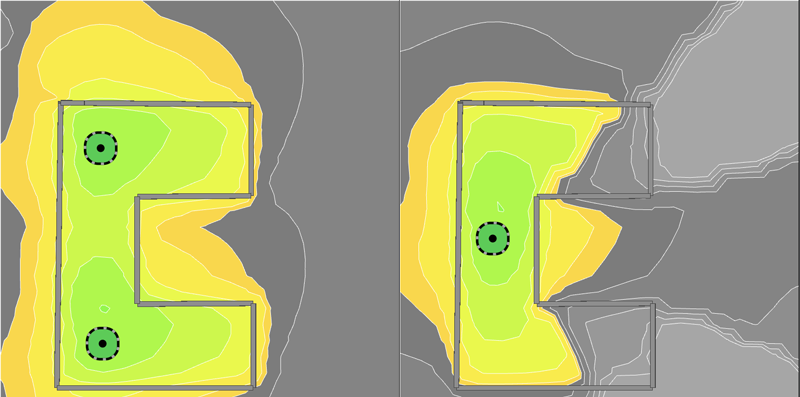

Plassering i betongbygg

Meraki-bilde7
